انواع سیستمهای نصب پنل خورشیدی؛ از سقفی تا زمینی و شناور
انواع سیستمهای نصب پنل خورشیدی؛ از سقفی تا زمینی و شناور
نصب پنلهای خورشیدی (Solar Panel Mounting) یکی از مهمترین مراحل راهاندازی هر سیستم خورشیدی است. ساختار نصب نه تنها پنلها را در جای خود ثابت نگه میدارد، بلکه زاویه، پایداری، ایمنی و حداکثر جذب نور خورشید را تضمین میکند. بسته به نوع سقف، زمین، شرایط آبوهوایی و مقیاس پروژه، گزینههای متنوعی برای انتخاب سیستم نصب خورشیدی وجود دارد. در این مقاله از مجله اکو مهر، انواع اصلی سیستمهای نصب پنل خورشیدی را با جزئیات بررسی میکنیم؛ از سیستم نصب روی سقف (Rooftop Mounting) تا نصب زمینی (Ground Mount)، کارپورت (Carport)، کشاورزی (Agrivoltaic) و شناور (Floating Solar). هدف این است که به شما کمک کنیم بهترین ساختار را برای پروژه خانگی، تجاری یا صنعتی خود انتخاب کنید.
آشنایی با ساختار نصب خورشیدی
ساختار نصب خورشیدی (Solar Mounting Structure) یکی از اجزای سیستمهای خورشیدی محسوب میشود و سیستمی است که پنلهای خورشیدی را به طور ایمن روی سقف، زمین یا سطوح دیگر ثابت میکند. این ساختارها باید در برابر باد، تگرگ، برف و تغییرات دمایی مقاوم باشند و همزمان زاویه بهینه پنلها را برای جذب حداکثر نور خورشید فراهم کنند.
مزایای اصلی ساختار نصب مناسب
- افزایش پایداری و امنیت پنلها در شرایط آبوهوایی سخت
- تنظیم زاویه بهینه پنلها برای حداکثر بازدهی
- افزایش عمر مفید سیستم (معمولاً ۲۰–۳۰ سال)
- بهینهسازی استفاده از فضا (سقف، پارکینگ، زمین کشاورزی)
- کاهش هزینههای نصب در برخی روشها (بدون نفوذ به سقف)
- کمک به محیط زیست با حمایت از انرژی پاک
پیشنهاد مطالعه: راهنمای نصب پنل روی سقف
نکات مهم قبل از انتخاب ساختار نصب
- فضای موجود: اگر فضای سقف شما محدود است، به سراغ سازه خورشیدی روی سقف بروید. اگر ملک شما زمین وسیعی دارد، ساختار نصب خورشیدی روی زمین مزایای بهتری دارد.
- آب و هوا و شرایط آب و هوایی: برای مناطق بادخیز، باید یک سازه نصب محکم مانند سیستمهای روی زمین را در نظر بگیرید. برای مناطق برفی، سازه های نصب قطب بهترین هستند زیرا هیچ گونه تجمع برف یا تداخلی در جذب نور خورشید وجود نخواهد داشت. برای مناطقی که بارندگی بالایی دارند، سازههایی مانند سیستمهای نصب روی پشت بام بهترین هستند.
- الزامات نگهداری: خدمات تعمیر و نگهداری منظم برای کارکرد صحیح انواع پنل خورشیدی ضروری است. سیستمی را انتخاب کنید که نگهداری از آن آسان باشد، مثلاً سیستمهای نصب روی زمین معمولاً نگهداری آسانتری دارند.
- یکپارچگی و دوام ساختاری: سازه های نصب خورشیدی باید از مواد بادوام ساخته شوند که بتوانند با شرایط آب و هوایی سخت بدون شکستگی مواجه شوند.

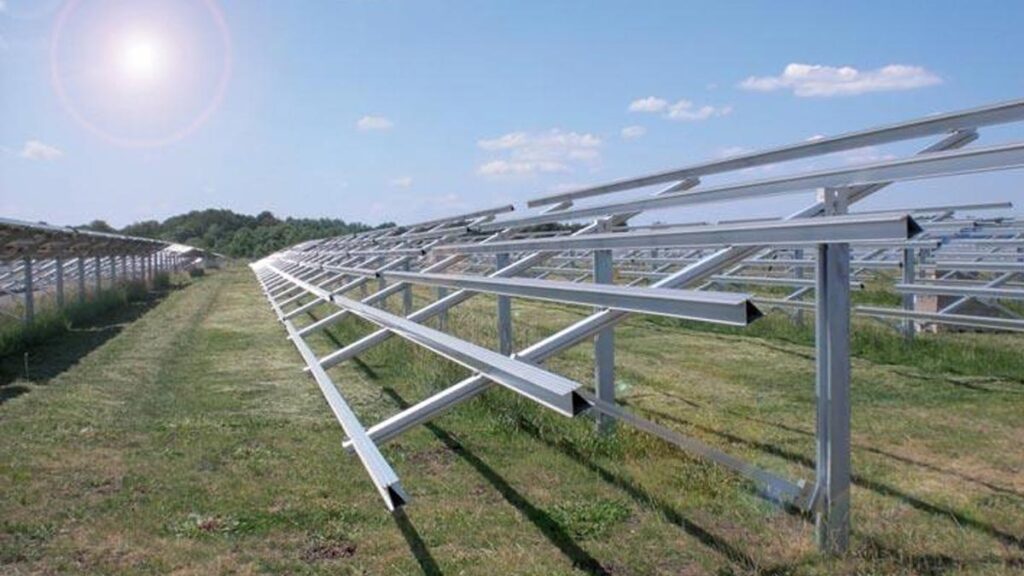

انواع سیستم نصب پنل خورشیدی
در این بخش، به معرفی، بررسی و مقایسه انواع سیستم نصب پنلهای خورشیدی میپردازیم. خلاصه اطلاعات این بخش در جدول زیر ارائه شده است.
| نوع سیستم نصب | توضیح خلاصه | مناسب برای | مزایای اصلی |
|---|---|---|---|
| نصب روی سقف فلزی ایستاده (Standing Seam) | بدون نفوذ با گیره روی درزها | ساختمانهای صنعتی و تجاری | سریع، بدون سوراخ، حفظ گارانتی سقف |
| نصب روی سقف موجدار/ذوزنقهای | با پیچ و گیره آلومینیومی یا پیچهای آویز | سولهها، انبارها، کشاورزی | اتصال محکم، هزینه مناسب |
| نصب روی سقف کاشی/شیروانی | قلاب فلزی به تیرچه سقف | خانههای ویلایی، ساختمانهای سنتی | اتصال بسیار محکم |
| نصب روی سقف تخت (Ballasted) | وزنهای بدون نفوذ یا مکانیکی | مراکز تجاری، انبارها | بدون سوراخ، توزیع وزن |
| نصب زمینی ثابت (Fixed Tilt) | پایههای فلزی یا بتنی با زاویه ثابت | مزارع خورشیدی، پروژههای بزرگ | دسترسی آسان، تولید بالا |
| ردیاب خورشیدی (Solar Tracker) | تکمحوره یا دومحوره | نیروگاههای بزرگ | افزایش تولید ۲۵–۴۵% |
| کارپورت خورشیدی (Solar Carport) | پنل روی پارکینگ | پارکینگهای تجاری، دانشگاهها | استفاده دوگانه از فضا، شارژ EV |
| نصب کشاورزی (Agrivoltaic) | پنل با ارتفاع قابل تنظیم بالای مزرعه | مزارع و گلخانهها | کشاورزی + برق همزمان |
| نصب شناور (Floating Solar) | پنل روی آب (سد، دریاچه) | مخازن آب، سدها | خنکسازی طبیعی، کاهش تبخیر آب |
| سیستم بدون ریل (Rail-less) | اتصال مستقیم پنل به سقف | پروژههای مسکونی و تجاری | هزینه کمتر، نصب سریعتر |

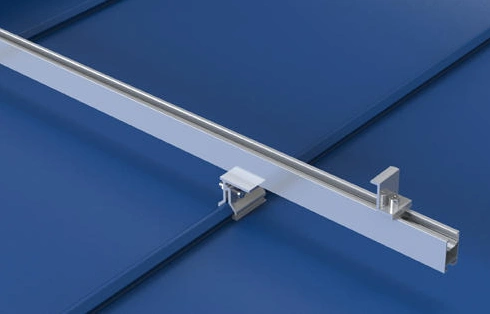

نصب روی سقف فلزی ایستاده (Standing Seam Metal Roof)
این روش مخصوص سقفهای فلزی ایستاده (با درزهای برجسته و بلند) است و یکی از راحتترین و محبوبترین گزینهها برای ساختمانهای صنعتی و تجاری محسوب میشود. در این سیستم از گیرههای مخصوص (Standing Seam Clamps) استفاده میشود که مستقیماً روی درزهای فلزی سقف قرار میگیرند و هیچ سوراخی در سقف ایجاد نمیکنند. به همین دلیل نه تنها گارانتی سقف حفظ میشود، بلکه خطر نشتی آب به صفر میرسد.
پنلها با ریلهای افقی یا مستقیم به گیرهها متصل میشوند و کل فرآیند نصب سریع و کمهزینه است. تفاوت اصلی این روش با سایر سقفها این است که بدون هیچ نفوذی (Non-Penetrating) انجام میشود و برای سقفهایی که نمیخواهید حتی یک سوراخ کوچک ایجاد کنید، بهترین انتخاب است.
پیشنهاد مطالعه: راهنمای سیمکشی پنلهای خورشیدی

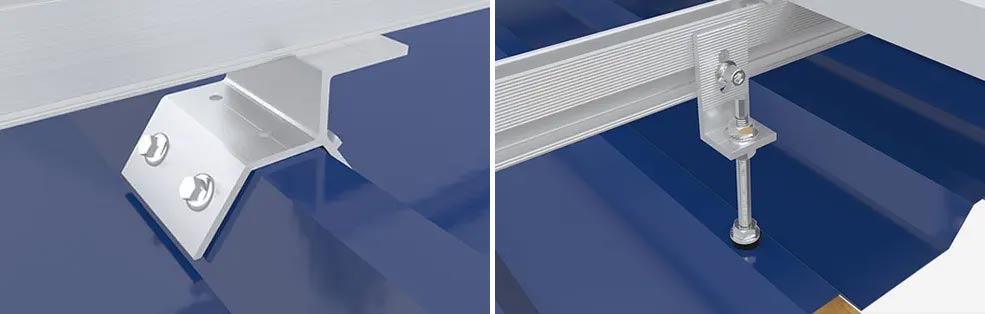

نصب روی سقف فلزی موجدار یا ذوزنقهای (Corrugated & Trapezoidal Sheet Metal Roof)
این نوع سقف معمولاً در سولهها، انبارها و ساختمانهای کشاورزی دیده میشود و سطح آن موجدار یا ذوزنقهای است. برای نصب، از گیرههای آلومینیومی پهن (Aluminum Clamps) یا پیچهای آویز (Hanger Bolt) استفاده میشود که به تیرهای فلزی یا چوبی زیر سقف متصل میشوند.
این روش نیاز به نفوذ محدود دارد، اما با فلاشینگ (Flashing) و آببندی مناسب، کاملاً ضدآب میماند. تفاوت آن با سقف ایستاده این است که سطح صاف و یکنواخت ندارد و باید با دقت بیشتری نقاط اتصال انتخاب شوند تا وزن به طور یکنواخت توزیع شود. این سیستم انعطافپذیری خوبی در چیدمان پنلها دارد و هزینه متوسطی دارد.
پیشنهاد مطالعه: بهترین جهت و زاویه پنل خورشیدی

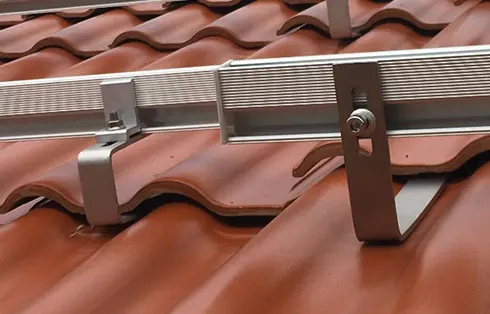

نصب روی سقف کاشی یا شیروانی (Tile Roof)
این روش برای سقفهای شیبدار با کاشی، سفال یا آسفالت شینگل (شیروانی) طراحی شده است. در این سیستم، قلابهای فلزی (Tile Roof Hooks) مستقیماً به تیرچههای اصلی سقف پیچ میشوند و برای این کار باید تعدادی از کاشیها موقتاً برداشته و دوباره نصب شوند. پنلها سپس روی ریلهای عمودی قرار میگیرند و اطراف قلابها با مواد آببندی محافظت میشود.
تفاوت اصلی این روش با سقفهای فلزی این است که نفوذ بیشتری به ساختار سقف دارد و برای سقفهایی که استحکام بالایی دارند مناسب است، اما برای سقفهای قدیمی یا ضعیف توصیه نمیشود. این سیستم اتصال بسیار محکمی ایجاد میکند و در مناطق بادخیز عملکرد عالی دارد.

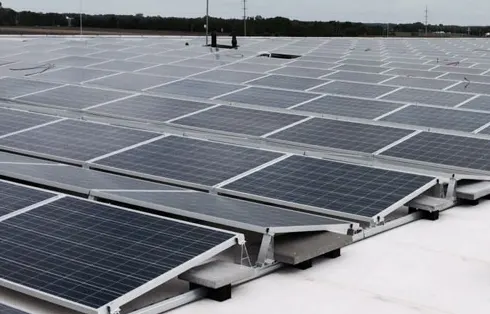

نصب روی سقف تخت (Flat Roof)
سقفهای تخت (با شیب ۱ تا ۱۵ درجه) معمولاً در ساختمانهای تجاری، انبارها و مراکز خرید دیده میشوند. در این روش دو رویکرد اصلی وجود دارد: سیستم وزنهای (Ballasted Racking) که بدون سوراخکاری و فقط با وزنههای بتنی یا بلوک پنلها را ثابت نگه میدارد و سیستم مکانیکی که در صورت عدم تحمل وزن اضافی سقف، با پیچ به سازه متصل میشود.
پنلها معمولاً با زاویه ۵، ۱۰ یا ۱۵ درجه نصب میشوند تا نور بهتری جذب کنند. تفاوت کلیدی این روش با سقفهای شیبدار این است که پنلها موازی با سقف نیستند و نیاز به ایجاد زاویه مصنوعی دارند؛ همچنین وزن اضافی (۱۴.۶۵ تا ۳۴.۱۸ کیلوگرم بر متر مربع) روی سقف توزیع میشود و حتماً باید ظرفیت باربری سقف بررسی شود.

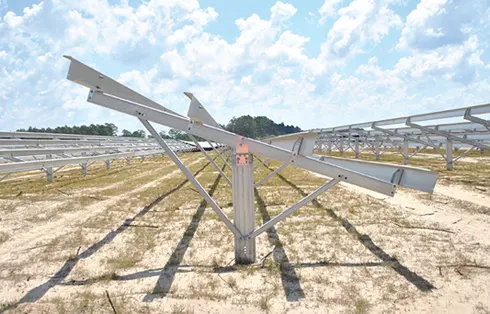

نصب زمینی ثابت (Fixed Tilt Ground Mount)
اگر سقف مناسب نباشد یا زمین کافی در اختیار داشته باشید، نصب زمینی ثابت گزینه عالی است. در این روش پنلها روی پایههای فلزی یا بتنی با زاویه ثابت (معمولاً ۳۰–۴۰ درجه بسته به عرض جغرافیایی) نصب میشوند. تفاوت اصلی آن با نصب سقفی این است که کاملاً مستقل از ساختمان است، دسترسی برای تمیزکاری پنل و تعمیر بسیار آسانتر است و میتوان تعداد بیشتری پنل نصب کرد. این سیستم در پروژههای بزرگ و مزارع خورشیدی بسیار رایج است و امکان تنظیم دقیق زاویه برای حداکثر تولید سالانه را فراهم میکند.

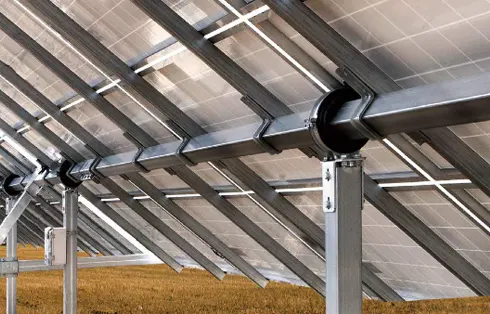

ردیاب خورشیدی (Solar Tracker)
ردیاب خورشیدی (تکمحوره یا دومحوره) پنلها را در طول روز با حرکت خورشید هماهنگ میکند. تکمحوره معمولاً از شرق به غرب حرکت میکند و تولید را ۲۵–۳۵% افزایش میدهد؛ دومحوره هم ارتفاع را تنظیم میکند و تا ۴۵% بیشتر تولید میکند.
تفاوت بزرگ آن با سیستمهای نصب ثابت این است که همیشه زاویه بهینه دارد و برای مناطقی با تابش مستقیم بالا بسیار کارآمد است، اما هزینه اولیه و نگهداری آن بسیار بیشتر است و بیشتر در نیروگاههای بزرگ استفاده میشود.

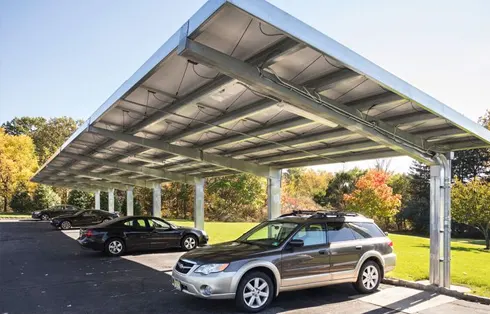

کارپورت خورشیدی (Solar Carport)
در این سیستم، پنلها روی سازهای بالای پارکینگ نصب میشوند و همزمان سایهبان برای خودروها ایجاد میکنند. تفاوت اصلی با نصب زمینی معمولی این است که از فضای پارکینگ استفاده دوگانه میکند (پارک + تولید برق) و اغلب امکان نصب ایستگاه شارژ خودروهای برقی (EV Charging) را هم دارد. این روش برای پارکینگهای تجاری، دانشگاهها و مراکز خرید بسیار محبوب است و دید عمومی خوبی برای ترویج انرژی خورشیدی ایجاد میکند.

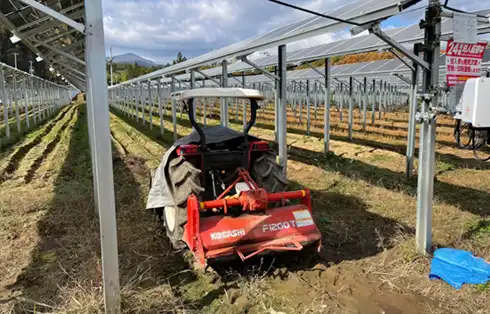

نصب کشاورزی (Agrivoltaic / Farmland Mounting)
در این روش، پنلها با ارتفاع قابل تنظیم (معمولاً ۲–۳ متر) بالای زمین کشاورزی نصب میشوند تا هم برق تولید کنند و هم نور کافی به محصولات برسد. تفاوت آن با نصب زمینی معمولی در این است که زمین همچنان برای کشت استفاده میشود؛ سایه پنلها به کاهش تبخیر آب کمک میکند و برای برخی محصولات (مثل سبزیجات یا علوفه) حتی مفید است. این سیستم در مزارع و گلخانهها رو به رشد است و استفاده بهینه از زمین را ممکن میسازد.

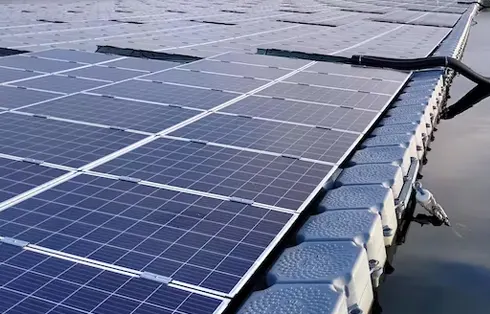

نصب شناور (Floating Solar Mounting / FPV)
پنلها روی آب (سد، دریاچه، مخزن) شناور هستند و با استفاده از مواد مقاوم در برابر آب و باد روی شناورهای پلاستیکی یا فلزی ثابت میشوند. تفاوت اصلی با سایر روشها این است که از زمین استفاده نمیکند، پنلها به طور طبیعی خنک میشوند (بازدهی ۱۰–۱۵% بیشتر) و تبخیر آب را کاهش میدهد. این سیستم برای کشورهایی با کمبود زمین و مخازن آب زیاد بسیار مناسب است.
جمعبندی: انواع سیستمهای نصب پنل خورشیدی
هر نوع ساختار نصب سیستم خورشیدی مزایای خاص خود را دارد و انتخاب درست آن میتواند بازدهی سیستم را تا حد زیادی افزایش دهد، هزینهها را کاهش دهد و عمر مفید را طولانیتر کند. قبل از تصمیمگیری، فضای موجود، نوع سقف/زمین، شرایط آبوهوایی و بودجه را دقیق بررسی کنید و حتماً با یک نصاب حرفهای مشورت نمایید.در صورت تمایل میتوانید برای آشنایی با برندهای جهانی تولیدکننده سازههای نصب خورشیدی، به این صفحه مراجعه کنید. همچنین برای آشنایی با شرکتهای سازنده قطعات مورد نیاز در سیستمهای نصب، اینجا را کلیک کنید.
- چگونه ساختار نصب مناسب را انتخاب کنم؟ بستگی به نوع پروژه (مسکونی یا تجاری)، فضای موجود، بودجه، شرایط آبوهوایی و دسترسی به نگهداری دارد. برای خانههای شهری معمولاً سقفی و برای پروژههای بزرگ زمینی یا ردیاب مناسبتر است.
- آیا میتوان بدون سوراخ کردن سقف پنل نصب کرد؟ بله، در سقفهای فلزی ایستاده با گیره و در سقف تخت با سیستم وزنهای (Ballasted) کاملاً بدون نفوذ امکانپذیر است.
- بهترین زاویه نصب پنل چقدر است؟ معمولاً بین ۱۵ تا ۴۰ درجه (بسته به عرض جغرافیایی) برای حداکثر جذب سالانه نور خورشید توصیه میشود.
- عمر مفید ساختار نصب چقدر است؟ ساختارهای باکیفیت (آلومینیوم یا فولاد گالوانیزه) معمولاً ۲۰ تا ۳۰ سال دوام میآورند، البته با نگهداری مناسب.
