راهنمای سیمکشی پنلهای خورشیدی: نصب، ایمنی و استانداردها
سیمکشی صحیح پنلهای خورشیدی پایه و اساس هر سیستم فتوولتائیک است. چه در حال برنامهریزی برای نصب توسط خودتان باشید و چه این کار را به متخصصان بسپارید، درک نحوه سیمکشی درست پنلهای خورشیدی تضمینکننده عملکرد بهینه، ایمنی و رعایت استانداردهای الکتریکی است. این راهنمای جامع از اکو مهر همهچیز را از مفاهیم پایه سیمکشی تا تکنیکهای نصب پیشرفته پوشش میدهد.
اجزای ضروری و مورد نیاز برای سیمکشی پنلهای خورشیدی
قبل از ورود به پیکربندیهای سیمکشی انواع سیستم خورشیدی، درک اجزایی که یک سیستم خورشیدی سیمکشیشده مناسب را تشکیل میدهند، بسیار مهم است. هر جزء نقش حیاتی در تولید انرژی ایمن و کارآمد ایفا میکند.
انواع سیمکشی خورشیدی
هر نوع سیم برای کاربردهای خورشیدی مناسب نیست. محیط سخت بیرونی نیازمند کابلهای تخصصی است که در برابر تابش UV، دماهای شدید و رطوبت مقاوم باشند:
- سیم PV: مخصوص کاربردهای خورشیدی طراحی شده، مناسب برای دفن مستقیم و مکانهای مرطوب. دارای عایق XLPE که در برابر آسیب UV و دماهای بین منفی ۴۰ درجه 90 درجه سانتیگراد مقاوم است.
- سیم USE-2: کابل ورودی سرویس زیرزمینی مناسب برای مکانهای مرطوب و دفن مستقیم. اغلب برای مسیرهای طولانی بین آرایهها و جعبههای ترکیبی استفاده میشود.
- سیم THHN: داخل لوله محافظ (Conduit) استفاده میشود. اگرچه برای قرارگیری مستقیم در معرض محیط مناسب نیست، اما برای مسیرهای داخل لولههای فلزی مقرونبهصرفه است.
انتخاب سایز سیم (Wire Gauge)
انتخاب سایز صحیح سیم برای ایمنی و عملکرد سیستم خورشیدی حیاتی است. سیمهای کوچکتر ممکن است بیش از حد گرم شوند و باعث آتشسوزی گردند، در حالی که سیمهای بزرگتر هزینه را بیهوده افزایش میدهند:
- ۱۰ AWG: رایجترین انتخاب برای نصبهای مسکونی، قادر به تحمل ایمن تا ۳۰ آمپر.
- ۱۲ AWG: مناسب برای سیستمهای کوچکتر یا مسیرهای کوتاه، با ظرفیت ۲۰ آمپر.
- ۸ AWG: برای کاربردهای جریان بالا یا مسیرهای طولانی به منظور کاهش افت ولتاژ (Voltage Drop) استفاده میشود.

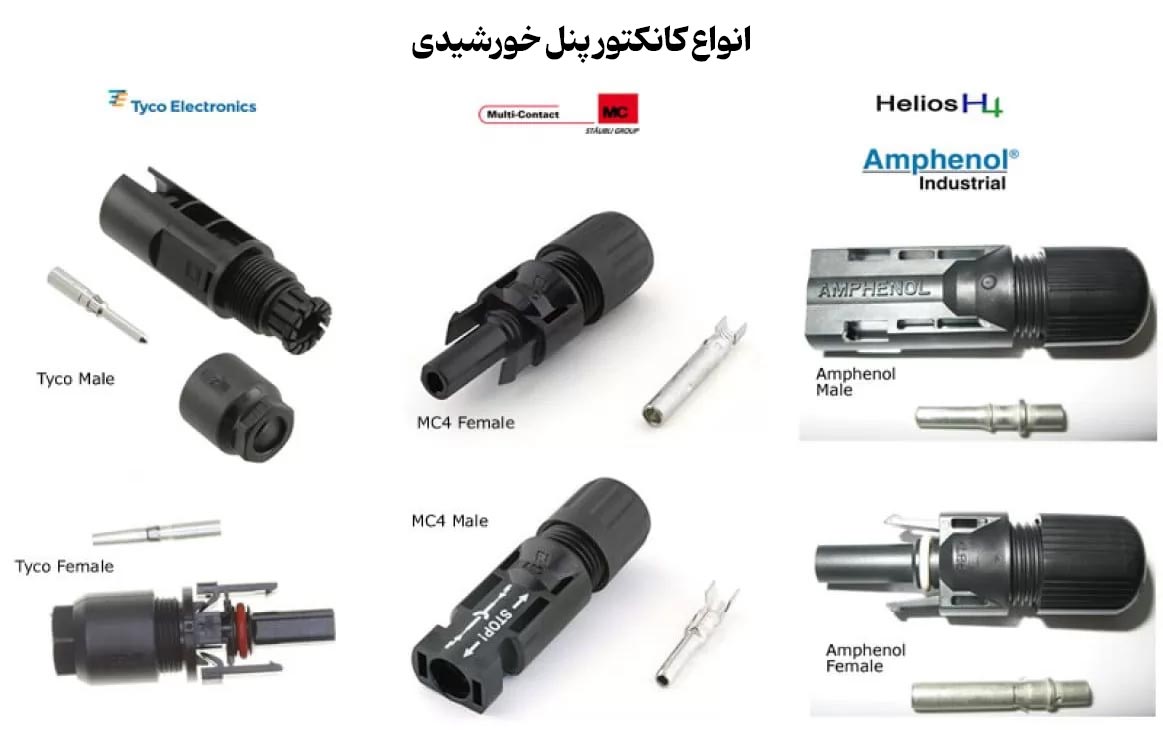

اتصالدهندههای MC4 و تجهیزات اتصال (MC4 Connectors)
اتصالدهندههای MC4 استاندارد صنعتی برای اتصالات پنل خورشیدی هستند. این اتصالدهندههای ضد آب، اتصالات محکم با مقاومت کم فراهم میکنند که دههها در محیط بیرونی دوام میآورند. ویژگیهای کلیدی شامل:
- درجه حفاظت IP67 در برابر آب
- محدوده دمایی منفی ۴۰ تا 85 درجه
- قابلیت جدا کردن بدون ابزار
- مقاومت تماس کمتر از ۰.۵ میلیاهم
در این زمینه پیشنهاد میکنیم مقاله راهنمای کانکتور پنل خورشیدی را مطالعه کنید.
الزامات لوله محافظ (Conduit)
کد ملی الکتریکی (National Electrical Code – NEC) الزام میکند که سیمکشی PV داخل یا روی ساختمانها داخل لوله فلزی قرار گیرد. گزینههای رایج عبارتند از:
- EMT (Electrical Metallic Tubing): سبک و آسان برای کار، مناسب اکثر کاربردهای مسکونی.
- لوله فلزی سخت (Rigid Metal Conduit): حداکثر حفاظت برای مسیرهای بیرونی.
- لوله فلزی انعطافپذیر (Flexible Metal Conduit): برای مسیرهای کوتاه که انعطافپذیری لازم است، مانند اتصال به تجهیزات.
اصول الکتریکی پایه برای سیمکشی پنلهای خورشیدی
درک اصول الکتریکی پایه برای سیمکشی ایمن و مؤثر ضروری است. این مفاهیم مستقیماً بر طراحی و عملکرد سیستم تأثیر میگذارند.
روابط ولتاژ، جریان و قدرت
رابطه بین ولتاژ (V)، جریان (I) و قدرت (P) بر اساس قانون اهم و قانون وات است:
- ولتاژ (Voltage): فشار الکتریکی که جریان را در مدار هدایت میکند.
- جریان (Current): جریان شارژ الکتریکی، اندازهگیریشده به آمپر.
- قدرت (Power): نرخ انتقال انرژی، محاسبهشده به صورت P = V × I.
برق DC در مقابل AC در سیستمهای خورشیدی
پنلهای خورشیدی برق مستقیم (Direct Current – DC) تولید میکنند که در یک جهت جریان دارد. اما خانهها و شبکه برق از برق متناوب (Alternating Current – AC) استفاده میکنند. به همین دلیل اینورتر (Inverter) بخش ضروری سیستم خورشیدی است که DC را به AC تبدیل میکند.
اثرات دما بر ولتاژ
ولتاژ پنل خورشیدی با تغییر دما به طور قابل توجهی تغییر میکند. با افزایش دما، ولتاژ کاهش مییابد و برعکس. این رابطه با ضریب دمایی (Temperature Coefficient) معمولاً حدود منفی ۰.۳ تا ۰.۵ درصد به ازای هر درجه سلسیوس برای پنلهای سیلیکونی کریستالی اندازهگیری میشود.
در زمینه نصب پنلهای خورشیدی میتوانید به مقاله انواع روش نصب پنل خورشیدی مراجعه کنید.

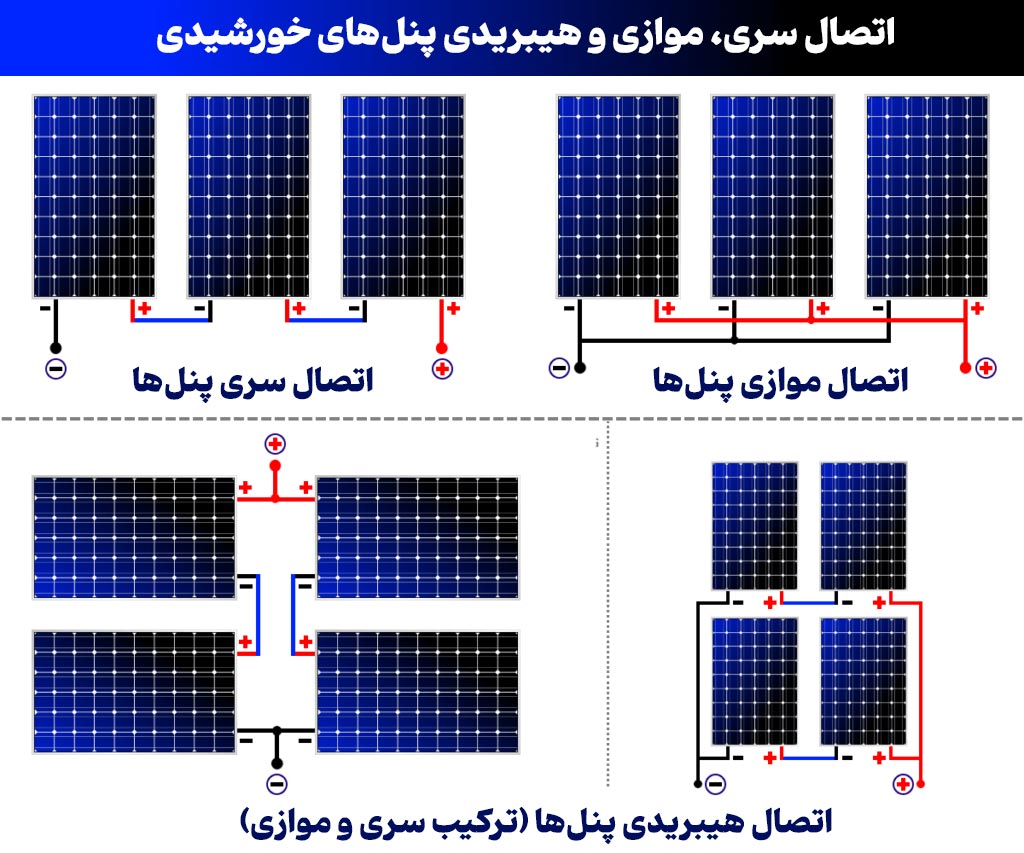

پیکربندیهای سیمکشی پنل
نحوه اتصال پنلهای خورشیدی به طور اساسی بر ولتاژ، جریان و عملکرد سیستم تأثیر میگذارد. به همین دلیل درک زمان استفاده از اتصال سری، موازی یا پیکربندی هیبریدی حیاتی است.
سیمکشی سری (Series Wiring)
در سیمکشی سری، ترمینال مثبت یک پنل به ترمینال منفی پنل بعدی متصل میشود و زنجیرهای ایجاد میکند. این پیکربندی:
- ولتاژ کل را افزایش میدهد در حالی که جریان ثابت میماند.
- سیمکشی را ساده میکند و اتصالات کمتری نیاز دارد.
- هزینه نصب را کاهش میدهد.
- برای نصبهای بدون سایه و با شرایط یکنواخت مناسب است.
زمانی بتر است از سیمکشی سری استفاده کرد که پنلها نور خورشیدی یکنواخت دریافت میکنند، اینورترهای رشتهای (String Inverters) ولتاژ ورودی بالایی نیاز دارند، یا کاهش پیچیدگی نصب اولویت دارد.
سیمکشی موازی (Parallel Wiring)
در سیمکشی موازی پنل خورشیدی، تمام ترمینالهای مثبت به هم و تمام ترمینالهای منفی به هم متصل میشوند. این روش:
- جریان کل را افزایش میدهد در حالی که ولتاژ ثابت میماند.
- تحمل سایه بهتر فراهم میکند زیرا هر پنل مستقل عمل میکند.
- انعطافپذیری سیستم را افزایش میدهد (خرابی یک پنل کل آرایه را خاموش نمیکند).
- گسترش سیستم را آسانتر میکند.
پیکربندیهای هیبریدی سری-موازی (Hybrid Series-Parallel)
بیشتر نصبهای مسکونی و تجاری از پیکربندیهای هیبریدی استفاده میکنند که هر دو روش سری و موازی را ترکیب میکنند. این رویکرد تعادل مناسبی بین ولتاژ و جریان ایجاد کرده و سازگاری با اینورتر را بهینه میکند.
رعایت استانداردها و الزامات ایمنی سیمکشی پنل خورشیدی
سیمکشی پنلهای خورشیدی باید با مقاله ۶۹۰ کد ملی الکتریکی (NEC Article 690) که به طور خاص به سیستمهای فتوولتائیک میپردازد، مطابقت داشته باشد.
الزامات کلیدی NEC Article 690 (۲۰۲۳) عبارت است از:
- خاموشی سریع (Rapid Shutdown): سیستم باید ظرف ۳۰ ثانیه به سطوح ایمن برسد.
- ارتینگ تجهیزات (Equipment Grounding): تمام اجزای فلزی باید به درستی ارت شوند.
- وسایل قطع (Disconnecting Means): قطعکنندههای قابل دسترس برای سمت DC و AC.
- حفاظت از جریان بیش از حد (Overcurrent Protection): فیوز یا بریکر برای رشتههای موازی.
فرآیند نصب گامبهگام سیمکشی پنل خورشیدی
- برنامهریزی پیش از نصب: دریافت مجوزها، طراحی دقیق سیستم، محاسبه اندازه رشتهها و برنامهریزی مسیر لولهها
- نصب لوله و نفوذ سقف: استفاده از فلاشینگ مناسب و درزگیر ضدآب
- اتصال پنل به پنل: بررسی قطبیت و استفاده از اتصالدهندههای MC4
- سیمکشی جعبه ترکیبی DC (DC Combiner Box)
- اتصال به اینورتر
سناریوهای پیشرفته سیمکشی
- پنلها در جهات مختلف سقف
- مقایسه میکرواینورتر (Microinverter) با اینورتر رشتهای
- ادغام با سیستم ذخیرهسازی باتری
عیبیابی و نگهداری
مشکلات رایج در سیمکشی پنلهای خورشیدی شامل اتصالات شل، خوردگی، آسیب جوندگان و نفوذ آب است. نگهداری سالانه شامل بازرسی بصری، نظارت عملکرد و چک کردن گشتاور اتصالات میباشد.
جمعبندی سیمکشی سیستم خورشیدی
سیمکشی صحیح پنل خورشیدی برای ایمنی، عملکرد و طول عمر سیستم ضروری است. اگرچه اصول اولیه ساده هستند، اما جزئیات اهمیت زیادی دارند. چه خودتان نصب را انجام دهید و چه متخصصان را استخدام کنید، درک این اصول به شما کمک میکند تا سیستم خورشیدی خود را برای دهههای آینده با خیال راحت و کارآمد اجرا کنید.
با توجه به اینکه فناوری خورشیدی در سالهای اخیر به تکامل خود ادامه میدهد، آگاهی از آخرین تکنیکهای سیمکشی، بهروزرسانیهای کد و الزامات ایمنی به شما کمک میکند تا از سرمایهگذاری خورشیدی خود نهایت استفاده را ببرید و در عین حال به آیندهای پاکتر و پایدارتر در زمینه انرژی کمک کنید.
برای نصب یک سیستم خورشیدی مسکونی معمولی از چه سیمی باید استفاده کرد؟
برای اکثر تاسیسات خورشیدی مسکونی، سیم PV با ضخامت ۱۰ AWG انتخاب استاندارد است که تا ۳۰ آمپر را به طور ایمن تحمل میکند. برای سیستمهای کوچکتر زیر ۲۰ آمپر از ضخامت ۱۲ AWG یا برای کاربردهای جریان بالا یا مسافتهای طولانی از ضخامت ۸ AWG استفاده کنید تا افت ولتاژ به حداقل برسد. همیشه از سیمهای PV با عایق XLPE که برای کاربردهای خورشیدی در فضای باز طراحی شدهاند استفاده کنید، نه سیمهای ساختمانی استاندارد.
آیا برای سیمکشی پنل خورشیدی به مجوز نیاز است؟
بله، تقریباً در همه جا مجوز برای نصب پنلهای خورشیدی لازم است. در حالی که برخی مناطق اجازه نصب توسط صاحبخانه را میدهند، بسیاری از آنها برای اتصالات الکتریکی به برقکاران دارای مجوز نیاز دارند. حتی اگر اجرا توسط خود کاربر مجاز باشد، نصب حرفهای برای سیستمهای بالای ۵ کیلووات یا طرحهای پیچیده سقف توصیه میشود.
تفاوت بین سیمکشی سری و موازی برای پنلهای خورشیدی چیست؟
سیمکشی سری، پنلها را از انتها به انتها متصل میکند و ولتاژ را افزایش میدهد و در عین حال جریان را حفظ میکند و آن را برای نصبهای بدون سایه با اینورترهای رشتهای ایدهآل میکند. سیمکشی موازی تمام ترمینالهای مثبت و منفی را به هم متصل میکند و جریان را افزایش میدهد و در عین حال ولتاژ را حفظ میکند و تحمل سایه و تابآوری سیستم را بهتر میکند. اکثر سیستمهای مسکونی از پیکربندیهای ترکیبی استفاده میکنند که هر دو رویکرد را با هم ترکیب میکنند.
الزامات جدید خاموششدن سریع برای تاسیسات خورشیدی ۲۰۲۵ چیست؟
طبق ماده ۶۹۰.۱۲ NEC جهانی، سیستمهای خورشیدی باید در عرض ۳۰ ثانیه پس از فعالشدن دستگاه خاموششدن سریع، به سطوح ولتاژ ایمن خاموش شوند. این امر میتواند از طریق الکترونیک قدرت در سطح ماژول (MLPE)، دستگاههای خاموششدن سریع در هر پنل یا تجهیزات در سطح رشتهای حاصل شود. این الزام، ایمنی آتشنشانان را در مواقع اضطراری افزایش میدهد.
