به لطف افزایش چشمگیر استفاده از انرژی خورشیدی و پیشرفت‌های فناوری، نصب سیستم‌های خورشیدی خانگی اکنون بسیار آسان‌تر از گذشته شده است. بخشی از این سادگی به استاندارد شدن کانکتورها و اجزای مختلف برمی‌گردد؛ قطعاتی که دیگر نیازی به ابزارهای خاص یا دانش فنی پیشرفته ندارند. کانکتورهای خورشیدی یکی از همین نوآوری‌ها هستند که انرژی خورشیدی را برای تقریباً همه افراد قابل دسترس کرده‌اند. با وجود سادگی استفاده، هنوز کمی رمز و راز درباره این کانکتورها وجود دارد. در این مقاله از EcoMehr به بررسی ماهیت، انواع، کاربردها، مزایا و نحوه صحیح استفاده از کانکتورهای پنل خورشیدی می‌پردازیم.

کانکتور خورشیدی چیست؟

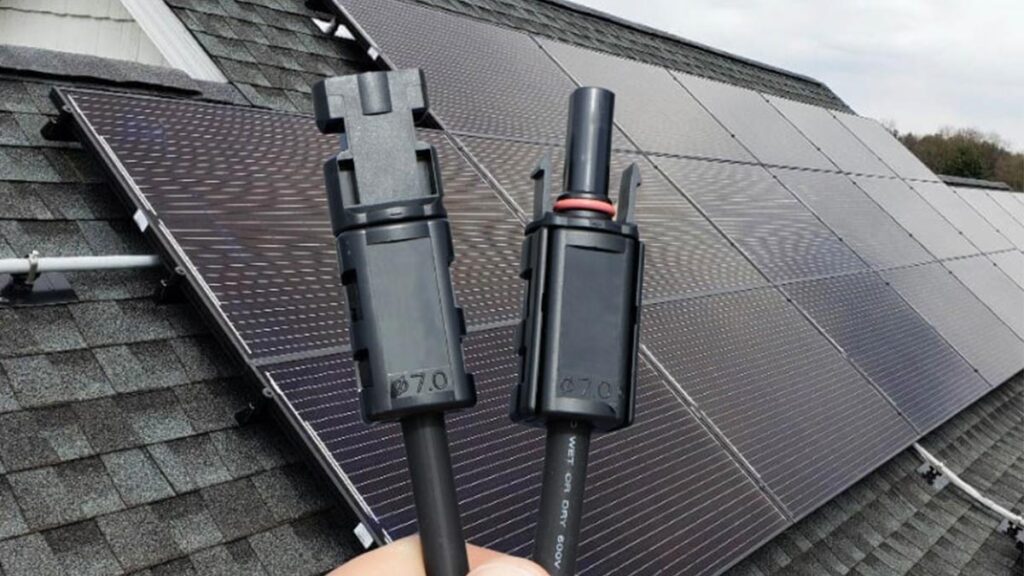

کانکتور خورشیدی یک دستگاه الکترومکانیکی DC است که برای اتصال هادی‌های الکتریکی و ایجاد مدار الکتریکی به کار می‌رود. معمولاً از دو بخش قابل جداسازی تشکیل شده است: بخش نری (Male یا Plug) و بخش مادگی (Female یا Socket).

نکته جالب: خیلی از افراد در تشخیص اینکه کدام بخش نری و کدام مادگی است اشتباه می‌کنند. چون شکل بدنه پلاستیکی کانکتور برعکس به نظر می‌رسد، اما جنسیت بر اساس پین فلزی داخل آن تعیین می‌شود.

مزایای کانکتورهای خورشیدی

کانکتورهای مدرن خورشیدی در مقایسه با انواع قدیمی و اختصاصی (proprietary) مزایای زیادی دارند:

• مقاومت در برابر شرایط جوی: این کانکتورها برای تحمل سال‌ها شرایط سخت بیرون طراحی شده‌اند: اشعه UV، باران، برف و … . معمولاً دارای استاندارد IP67 یا IP68 هستند که یعنی کاملاً ضدآب و ضدگردوغبارند. هرگز از کانکتورهایی با رتبه کمتر از IP67 یا حداقل *IP6 استفاده نکنید؛ چون در اولین شرایط سخت جوی دچار مشکل خواهید شد.
• ایمنی: دارای مکانیزم قفل محکم برای جلوگیری از جدا شدن اتفاقی هستند. همچنین برای تحمل ولتاژهای DC بالای موجود در سیستم‌های خورشیدی خانگی طراحی شده‌اند. یکی دیگر از ویژگی‌های ایمنی مهم، حفاظت در برابر اتصال معکوس (polarity protection) است. چون نری و مادگی کاملاً متفاوت هستند، اتصال برعکس تقریباً غیرممکن است و خطر آسیب به سیستم کاهش می‌یابد.
• استاندارد صنعتی: تقریباً تمام پنل‌های خورشیدی مدرن و پاور استیشن‌های قابل حمل از کانکتورهای استاندارد (به‌خصوص MC4) استفاده می‌کنند. این یعنی می‌توانید به راحتی پنل یا قطعه دیگری را بدون هیچ مشکلی جایگزین کنید. این استاندارد احتمالاً سال‌ها باقی خواهد ماند.
• استفاده آسان: اتصال و قطع کردن کانکتور فقط چند ثانیه طول می‌کشد. این ویژگی نصب را برای افراد معمولی و علاقه‌مند به DIY (انجام کار توسط خود) ممکن کرده و تعمیر و نگهداری را بسیار ساده می‌کند. چون اتصال لحیمی یا سخت‌افزاری نیست، هر زمان که لازم شد می‌توانید قطعات را جدا کرده و دوباره وصل کنید یا تغییراتی در چیدمان بدهید.

دلیل اهمیت کانکتورهای خورشیدی

کانکتورها معمولاً آن‌قدر که شایسته است مورد توجه قرار نمی‌گیرند، در حالی که یکی از اجزای کلیدی هر سیستم خورشیدی هستند. وظیفه اصلی آن‌ها ایجاد اتصال الکتریکی با مقاومت بسیار پایین بین پنل‌های خورشیدی و سایر اجزای سیستم است، در حالی که باید بیش از ۲۵ سال در شرایط جوی بسیار سخت دوام بیاورند. این یعنی یک قطعه عمدتاً پلاستیکی که بیش از ربع قرن در معرض آفتاب، باران، برف، باد و تغییرات دمایی شدید قرار خواهد داشت.

کانکتورها در صدر فهرست قطعاتی قرار دارند که بیشترین تأثیر منفی را بر عملکرد و ایمنی سیستم‌های PV می‌گذارند؛ به‌خصوص وقتی مشکل‌ساز می‌شوند و باعث آتش‌سوزی می‌گردند. طبق مطالعه‌ای که توسط TÜV Rheinland انجام شده، مشکلات مربوط به کانکتورها و اتصالات، بزرگ‌ترین عامل خطر برای عملکرد و ایمنی سیستم‌های خورشیدی هستند.

پس بهتر است کمی دقیق‌تر با کانکتورها، انواعشان، مشکلات رایج و نحوه بررسی آن‌ها در محل آشنا شویم.

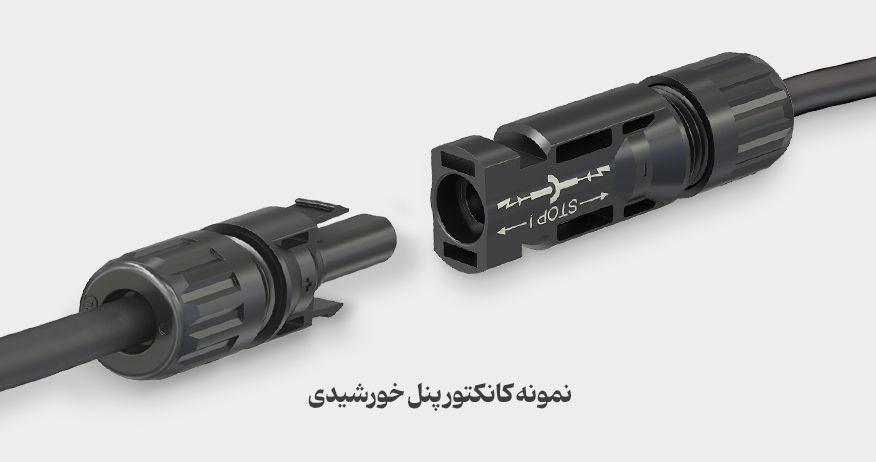

اجزای تشکیل‌دهنده کانکتور خورشیدی

کانکتور خورشیدی از چند بخش اصلی تشکیل شده است:

• کانکتور نری یا مادگی: همیشه به صورت جفت عرضه می‌شوند، یکی نری و یکی مادگی. نری دارای پین (میله) فلزی است و مادگی دارای سوکت (حفره) متناظر.
• پین‌های تماس: داخل هر دو بخش نری و مادگی یک پین فلزی وجود دارد که معمولاً از مس قلع‌اندود (tinned copper) ساخته شده و رسانایی الکتریکی عالی و مقاومت بسیار خوب در برابر خوردگی دارد.
• بدنه (Housing): قسمت بیرونی کانکتور که اغلب از پلاستیک سیاه مقاوم ساخته می‌شود. این بدنه باید در برابر اشعه UV و شرایط جوی مقاوم باشد. همچنین دارای مکانیزم قفل است که از جدا شدن تصادفی جلوگیری می‌کند.
• واشرهای آب‌بندی (Sealing Glands): در انتهای کانکتور (محل ورود کابل) قرار دارند و اتصال را در برابر آب و گردوغبار مقاوم می‌کنند.
• مهره کابل (Cable Gland Nut): این مهره کابل را به کانکتور محکم می‌کند، فشار مکانیکی را کاهش می‌دهد و لایه دیگری از حفاظت در برابر رطوبت ایجاد می‌کند.

زمان و نحوه استفاده از کانکتور خورشیدی

رایج‌ترین کاربرد کانکتورهای خورشیدی، اتصال پنل‌ها به یکدیگر (به صورت سری یا موازی) و گاهی اتصال پنل به جعبه اتصال یا سایر اجزای سیستم است.

• اتصال بسیار ساده است: کافی است کانکتور نری را در مادگی فشار دهید تا صدای کلیک قفل را بشنوید.
• برای قطع کردن، گیره‌های کناری را فشار دهید (با انگشت یا ابزار مخصوص قطع کانکتور خورشیدی).

هشدار مهم: همیشه قبل از دستکاری هر اتصالی، مطمئن شوید سیستم تحت بار نیست (پنل‌ها زیر نور مستقیم خورشید نباشند) و جریان قطع شده است. هرگز کانکتور را زیر بار (زمانی که جریان می‌گذرد) وصل یا جدا نکنید.

بهترین روش اتصال پنل‌ها: سری یا موازی؟

انتخاب بین اتصال سری و موازی به شرایط پروژه شما بستگی دارد: چیدمان پنل‌ها، وجود سایه، فاصله تا اینورتر یا پاور استیشن، جهت‌گیری و … . گاهی ترکیب هر دو روش بهترین نتیجه را می‌دهد.

• اتصال سری (Series): در این روش ولتاژ پنل‌ها با هم جمع می‌شود اما جریان ثابت می‌ماند.
  • مثال: دو پنل ۱۲ ولت ۱۰۰ وات >> خروجی ۲۴ ولت و ۱۰۰ وات.
  • مزیت: در مسافت‌های طولانی کابل، افت ولتاژ و اتلاف انرژی کمتر است (چون جریان کمتر است).
  • معایب: اگر حتی یک پنل سایه بخورد یا خروجی‌اش کم شود (مثلاً به ۵۰ وات برسد)، کل رشته به شدت افت می‌کند و ممکن است خروجی یک پنل ۴۰۰ واتی هم به ۵۰ وات برسد.

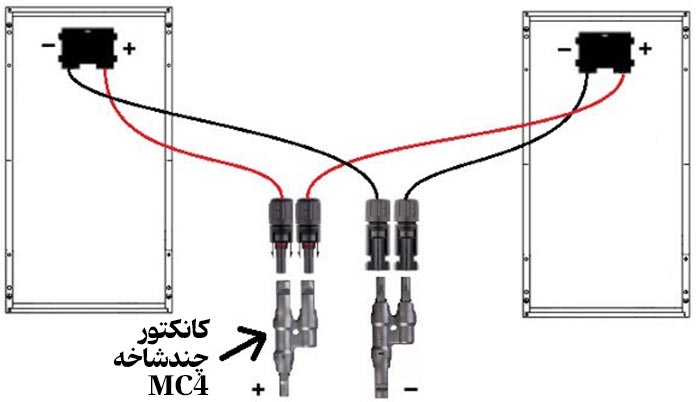

• اتصال موازی (Parallel): در این روش ولتاژ ثابت می‌ماند و جریان‌ها با هم جمع می‌شوند.

  • مثال: دو پنل ۱۲ ولت ۱۰۰ وات >> خروجی ۱۲ ولت و ۲۰۰ وات (این کار معمولاً با کابل موازی خورشیدی انجام می‌شود.)
  • مزیت: سایه یا مشکل روی یک پنل تأثیر بسیار کمی روی بقیه پنل‌ها دارد و خروجی کلی حفظ می‌شود.
  • معایب: ولتاژ پایین‌تر باعث افت انرژی بیشتر در کابل‌های طولانی می‌شود. همچنین نیاز به سیم‌کشی بیشتر و پیچیده‌تر دارد (هر پنل باید مستقیم به نقطه مرکزی وصل شود).
• ترکیب سری و موازی: در آرایه‌های بزرگ معمولاً از این روش استفاده می‌شود: چند پنل را سری می‌کنند (رشته یا String می‌سازند) و سپس چند رشته را موازی می‌کنند.
  • مثال: ۸ پنل ۴۰۰ وات ۱۲ ولت
  • تقسیم به ۴ رشته دوتایی سری >> هر رشته: ۲۴ ولت ۸۰۰ وات
  • سپس موازی کردن ۴ رشته >> خروجی کلی: ۲۴ ولت و ۳۲۰۰ وات

کانکتورهای خورشیدی برای هر دو روش و ترکیب آن‌ها کاملاً مناسب هستند.

پیشنهاد مطالعه: راهنمای سیم‌کشی پنل خورشیدی

نحوه انتخاب کانکتور مناسب

برای انتخاب کانکتور باید مشخصات سیستم خود را با مشخصات کانکتور تطبیق دهید:

• حداکثر ولتاژ: کانکتوری انتخاب کنید که ولتاژ بیشتری از حداکثر ولتاژ سیستم شما تحمل کند.

• حداکثر جریان: جریان نامی کانکتور باید بیشتر از جریان سیستم باشد.

• حداکثر دما: باید در دماهای بالا (ناشی از تابش مستقیم) مقاوم باشد.

• مقاومت تماس: هرچه کمتر، اتلاف انرژی کمتر و خروجی بهتر.

• جنس پین تماس: مس قلع‌اندود بهترین انتخاب است.

• درجه حفاظت IP: حداقل IP65، ترجیحاً IP67 یا IP68.

• سطح مقطع کابل: باید با سایز سیم شما سازگار باشد.

انواع اصلی کانکتورهای خورشیدی

• MC4: محبوب‌ترین نوع در حال حاضر. مقاوم به UV، IP67، قفل محکم، نیاز به ابزار مخصوص برای باز کردن. مناسب تقریباً همه شرایط، به‌خصوص مناطق گرم و مرطوب.
• MC3: نسل قبلی MC4. IP65، بدون قفل قوی.
• Helios H4: سازگار با MC4، IP68، مناسب ولتاژ و جریان بالا، نیاز به ابزار باز کردن.
• SolarLok (Tyco): قدیمی‌تر، بیشتر در نصب‌های قدیمی دیده می‌شود.
• Radox: جنس باکیفیت (بریلیم مس)، مقاوم به UV و اوزون، قفل چرخشی.

پیشنهاد مطالعه: راهنمای کامل فیوزهای پنل خورشیدی

تفاوت اصلی MC4 و MC3

MC4 نسخه بهبودیافته MC3 است و مهم‌ترین مزایای آن عبارت است از:

• درجه حفاظت: MC3 = IP65، MC4 = IP67 (مقاومت بسیار بهتر در برابر آب و باد شدید)
• سیستم قفل: MC3 فاقد قفل قوی (خطر قوس الکتریکی)، MC4 دارای قفل مثبت و نیاز به ابزار مخصوص

به همین دلیل MC4 گزینه بسیار ایمن‌تر و همه‌کاره‌تری است.

جدول مقایسه انواع کانکتورها

جمع‌بندی انواع کانکتور خورشیدی

انتخاب کانکتور مناسب تأثیر زیادی بر عملکرد طولانی‌مدت، ایمنی و بازدهی سیستم خورشیدی شما دارد. شناخت انواع مختلف و مزایای هر کدام به شما کمک می‌کند بهترین انتخاب را داشته باشید. اما به عنوان آخرین نکته استفاده از کانکتور در انواع پنل خورشیدی، باید قطب مثبت و منفی پنل خورشیدی را تشخیص دهید.

دو روش ساده برای این تشخیص وجود دارد:

1. نگاه به دیود بای‌پس: در جعبه اتصال پنل، دیود را پیدا کنید. سمت نواری (کاتد) دیود به سمت ترمینال مثبت پنل اشاره می‌کند.
2. اندازه‌گیری با مولتی‌متر: مولتی‌متر را روی حالت DC Voltage قرار دهید. پروب قرمز را روی یکی از ترمینال‌ها و پروب مشکی را روی ترمینال دیگر بگذارید. اگر علامت منفی (-) ظاهر شد، یعنی جای پروب‌ها اشتباه است؛ آن‌ها را عوض کنید تا علامت مثبت (+) ظاهر شود. حالا پروب قرمز روی مثبت و مشکی روی منفی است.

با رعایت این نکات، سیستم خورشیدی شما ایمن‌تر، کارآمدتر و بادوام‌تر خواهد بود. در صورت تمایل می‌توانید لیست شرکت‌های تولیدکننده کانکتور را نیز مشاهده کنید.
