اگر قصد نصب پنل‌های خورشیدی در خانه یا محل کار خود را دارید، استفاده از فیوزهای خورشیدی می‌تواند یک تصمیم هوشمندانه باشد. این فیوزها که با نام فیوزهای فتوولتائیک (PV) نیز شناخته می‌شوند، نقش مهمی در محافظت از تجهیزات سیستم خورشیدی در برابر آسیب‌های الکتریکی دارند. در صورت بروز جریان بیش از حد، فیوز با قطع مسیر برق از تجهیزات شما محافظت می‌کند. در این مقاله از رسانه خورشیدی اکو مهر قرار است با تمام جنبه‌های این قطعه مهم در سیستم‌های خورشیدی آشنا شویم.

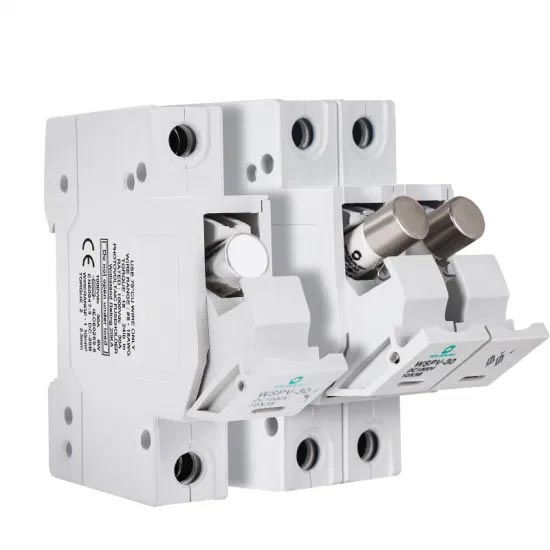

آشنایی با فیوزهای خورشیدی (PV Fuse)

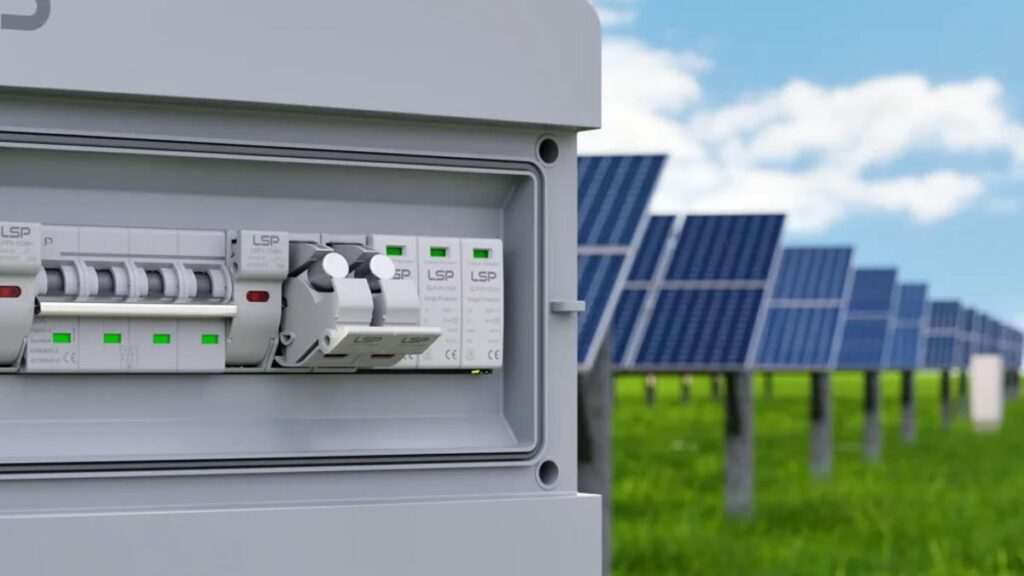

فیوز خورشیدی یک وسیله ایمنی الکتریکی است که برای جلوگیری از آسیب‌های ناشی از جریان بیش از حد (Overcurrent) در سیستم‌های خورشیدی طراحی شده است.

سیستم‌های خورشیدی از نور خورشید برای تولید برق استفاده می‌کنند (در مورد چگونگی تبدیل نور به برق، این مقاله را بخوانید). پنل‌ها که معمولاً از سیلیکون ساخته شده‌اند، با دریافت نور خورشید برق تولید می‌کنند. اما اگر میزان جریان تولیدی بیش از حد مجاز شود، ممکن است به تجهیزات آسیب برسد. در اینجا فیوز خورشیدی وارد عمل شده و با کنترل جریان، از بروز این آسیب‌ها جلوگیری می‌کند.

نحوه عملکرد فیوز خورشیدی

فیوزها برخلاف کلیدهای مینیاتوری (بریکرها)، معمولاً یک‌بار مصرف هستند. یعنی وقتی عمل کنند باید تعویض شوند.

در داخل فیوز یک سیم یا نوار فلزی نازک وجود دارد که فقط مقدار مشخصی از جریان را عبور می‌دهد. اگر جریان از حد مجاز بیشتر شود، این بخش ذوب شده و مسیر جریان را قطع می‌کند. در نتیجه برق دیگر به تجهیزات نمی‌رسد و از آسیب جلوگیری می‌شود.

اجزای اصلی فیوز خورشیدی

• بدنه: محفظه اصلی که اجزای داخلی را در بر می‌گیرد
• ترمینال‌ها: بخش‌های اتصال فیوز به مدار
• المنت: سیم یا نوار فلزی که در صورت افزایش جریان ذوب می‌شود

در صورت بروز جریان بیش از حد، المنت فیوز قطع شده و مدار باز می‌شود؛ در نتیجه از رسیدن برق اضافی به تجهیزات جلوگیری خواهد شد.

ضرورت و نحوه‌ی استفاده از فیوز برای پنل خورشیدی

فیوزها اولین خط دفاعی سیستم خورشیدی شما محسوب می‌شوند. آن‌ها به‌سرعت جریان اضافی را قطع کرده و از بروز مشکلاتی مانند:

• داغ شدن بیش از حد تجهیزات
• آتش‌سوزی
• آسیب به قطعات سیستم

جلوگیری می‌کنند. این اتفاقات ممکن است در اثر عواملی مانند نوسانات برق، خطاهای داخلی یا حتی صاعقه رخ دهند.

محل نصب فیوزهای خورشیدی

فیوزهای خورشیدی در بخش‌های مختلفی از سیستم نصب می‌شوند که مهم‌ترین آن‌ها عبارتند از:

•  بین کنترلر شارژ و باتری‌ها: کنترلر شارژ وظیفه تنظیم جریان ورودی از پنل‌ها به باتری را دارد و باتری‌ها برق تولیدی را ذخیره می‌کنند. در بسیاری از سیستم‌ها، یک فیوز در این مسیر قرار می‌گیرد تا از باتری‌ها محافظت کند.
• بین پنل خورشیدی و کنترلر شارژ: در صورتی که پنل‌ها جریان بیش از حد تولید کنند، ممکن است به کنترلر شارژ آسیب برسد. وجود فیوز در این بخش باعث می‌شود از این نوع آسیب جلوگیری شود.

موقعیت‌های نیازمند استفاده از فیوز

استفاده از فیوز در سیستم‌های خورشیدی، به‌ویژه زمانی که چندین پنل به‌صورت موازی به هم متصل می‌شوند، اهمیت زیادی دارد. در این حالت، فیوز به‌عنوان یک اقدام ایمنی ضروری، از سیم‌کشی و تجهیزات در برابر جریان بیش از حد محافظت می‌کند. به‌طور کلی، در شرایط زیر استفاده از فیوز توصیه می‌شود:

زمانی که سه رشته (String) یا بیشتر به یک کنترلر متصل هستند: در بسیاری از سیستم‌های خورشیدی، ابتدا پنل‌ها به‌صورت سری (برای افزایش ولتاژ) و سپس به‌صورت موازی (برای افزایش جریان) به یک کنترلر شارژ یا اینورتر متصل می‌شوند. در چنین شرایطی، اگر در یکی از رشته‌ها اتصال کوتاه رخ دهد، جریان از سایر رشته‌ها به سمت همان مسیر هدایت می‌شود، چون مقاومت کمتری دارد. این موضوع می‌تواند باعث افزایش شدید جریان شده و در نهایت منجر به داغ شدن سیم‌ها یا حتی آتش‌سوزی شود. به همین دلیل، استفاده از فیوز در این بخش ضروری است.

پیشنهاد مطالعه: انواع سیم‌کشی پنل خورشیدی

الزامات استفاده از فیوز در سیستم خورشیدی

برای ایمنی بیشتر، رعایت چند نکته مهم ضروری است:

• زمانی باید از حفاظت در برابر جریان بیش از حد استفاده شود که جریان مدار از حد مجاز پنل بیشتر شود.
• برای محاسبه جریان ایمن، معمولاً جریان اتصال کوتاه پنل در عدد 1.25 ضرب می‌شود.

مثال ساده: اگر چند پنل را به‌صورت موازی متصل کنید، مجموع جریان آن‌ها افزایش پیدا می‌کند. در این حالت باید فیوزی انتخاب شود که بتواند این جریان را تحمل کند، اما در صورت بروز خطا، سریع عمل کرده و مدار را قطع کند.

فیوز مناسب برای نوع پنل خورشیدی

انتخاب فیوز مناسب تأثیر مستقیم بر ایمنی سیستم دارد. به‌طور کلی:

• برای پنل‌هایی که به‌صورت موازی متصل هستند، معمولاً ظرفیت فیوز بر اساس حدود 1.5 برابر جریان اتصال کوتاه (Isc) هر پنل در نظر گرفته می‌شود.
• اگر سه رشته یا بیشتر به‌صورت موازی داشته باشید، هر رشته باید فیوز جداگانه داشته باشد تا در صورت بروز مشکل، از آسیب به سایر بخش‌ها جلوگیری شود.

نکات مهم در انتخاب فیوز خورشیدی

برای انتخاب یک فیوز مناسب، به این موارد توجه کنید:

• ولتاژ نامی (Rated Voltage): فیوز باید متناسب با ولتاژ سیستم انتخاب شود. در سیستم‌های خورشیدی، این مقدار می‌تواند بالا باشد، بنابراین انتخاب فیوز نامناسب می‌تواند خطرناک باشد.
• جریان نامی (Current Rating): فیوز باید بتواند جریان عادی سیستم را تحمل کند، اما در صورت افزایش بیش از حد، سریعاً مدار را قطع کند.
• قدرت قطع (Breaking Capacity): این ویژگی نشان می‌دهد فیوز تا چه میزان جریان خطا را می‌تواند بدون آسیب قطع کند. در سیستم‌های خورشیدی این مقدار باید بالا باشد.
• سرعت عملکرد: فیوزهای خورشیدی معمولاً سریع عمل می‌کنند تا از تجهیزات حساس محافظت شود.
• نوع و اندازه فیوز: فیوزها در اندازه‌های استاندارد تولید می‌شوند. مهم است که با نگهدارنده (هولدر) فیوز سازگار باشند.
• تحمل دما: از آنجایی که تجهیزات خورشیدی اغلب در معرض گرما و نور مستقیم خورشید هستند، فیوز باید توانایی کار در دمای بالا را داشته باشد.
• استاندارد و گواهی‌ها: استفاده از فیوزهای دارای استانداردهای معتبر، ایمنی سیستم را تضمین می‌کند.
• کیفیت ساخت و دوام محیطی: فیوز باید در برابر رطوبت، نور خورشید و شرایط محیطی مقاوم باشد تا در طول زمان عملکرد قابل اعتمادی داشته باشد.

انواع فیوزهای خورشیدی (PV)

برای داشتن یک سیستم خورشیدی ایمن و قابل‌اعتماد، آشنایی با انواع فیوزهای خورشیدی اهمیت زیادی دارد. این فیوزها به‌طور خاص برای شرایط خاص انواع سیستم‌های خورشیدی طراحی شده‌اند؛ مثل جریان‌های برگشتی، تغییرات نور خورشید و ولتاژهای بالای DC. انتخاب نوع مناسب فیوز، نقش مهمی در عملکرد صحیح و طول عمر سیستم دارد.

• فیوزهای gPV (حفاظت کامل): این نوع فیوزها رایج‌ترین گزینه در سیستم‌های خورشیدی هستند و به‌عنوان استاندارد اصلی شناخته می‌شوند. ویژگی اصلی آن‌ها این است که هم در برابر اضافه‌جریان‌های کوچک و هم اتصال کوتاه‌های شدید از سیستم محافظت می‌کنند. معمولاً از این فیوزها درا این بخش‌ها استفاده می‌شود: رشته‌های پنل (String)، جعبه‌های تجمیع (Combiner Box)، اینورترها
• فیوزهای خطی (Inline یا String Fuse): این فیوزها اندازه کوچکی دارند و مستقیماً در مسیر سیم‌کشی هر رشته از پنل‌ها نصب می‌شوند. برای سیستم‌هایی که فضای محدودی دارند یا طراحی پراکنده دارند، گزینه بسیار مناسبی هستند.
• هولدر فیوز و سیستم‌های ماژولار: این دسته شامل پایه‌ها یا نگهدارنده‌های فیوز است که معمولاً روی ریل نصب می‌شوند. مزایای آن‌ها عبارت است از: افزایش ایمنی، تعویض آسان فیوز و مناسب برای طراحی‌های حرفه‌ای و قابل توسعه
• فیوزهای قدرت بالا (برای سیستم‌های بزرگ): این نوع فیوزها برای نیروگاه‌های خورشیدی یا سیستم‌های بزرگ طراحی شده‌اند و توان تحمل جریان‌های بالا را دارند. در این سیستم‌ها معمولاً از تجهیزات قوی‌تر و اتصالات خاص استفاده می‌شود.

جمع‌بندی راهنمای فیوز خورشیدی

انتخاب فیوز مناسب فقط به عدد جریان محدود نمی‌شود، بلکه باید شرایط کلی سیستم خورشیدی را در نظر گرفت؛ مثل:

• ولتاژ بالا
• احتمال بروز خطا
• شرایط محیطی (گرما، نور مستقیم و …)

استفاده از فیوز نامناسب می‌تواند باعث مشکلاتی مانند:

• قطع‌های مکرر و بی‌دلیل
• آسیب به تجهیزات
• حتی آتش‌سوزی

شود. بنابراین استفاده از فیوزهای باکیفیت و مناسب در بخش‌های مختلف سیستم (رشته‌ها، جعبه تجمیع و اینورتر) ضروری است. در صورت تمایل می‌توانید به صفحه لیست شرکت‌های تولیدکننده فیوز خورشیدی مراجعه کرده و سوالات متداول زیر را مشاهده کنید.

• فیوز خورشیدی هر چند وقت باید تعویض شود؟ فیوزها فقط زمانی تعویض می‌شوند که عمل کرده باشند (سوخته باشند). در حالت عادی نیاز به تعویض دوره‌ای ندارند.
• آیا می‌توان از فیوز AC در سیستم خورشیدی استفاده کرد؟ خیر. فیوزهای AC برای جریان مستقیم (DC) مناسب نیستند و استفاده از آن‌ها می‌تواند خطرناک باشد.
• قانون 1.56 در انتخاب فیوز چیست؟ یک قاعده رایج است که می‌گوید ظرفیت فیوز باید حدود 1.5 برابر جریان اتصال کوتاه پنل باشد تا در شرایط عادی دچار قطع بی‌مورد نشود.
• آیا برای هر پنل خورشیدی باید فیوز جداگانه نصب شود؟ خیر، معمولاً برای هر رشته پنل فیوز در نظر گرفته می‌شود، نه برای تک‌تک پنل‌ها (مگر در شرایط خاص).
• اگر فیوز بسوزد چه اتفاقی می‌افتد؟ در این حالت، جریان در همان بخش قطع می‌شود و از آسیب بیشتر جلوگیری می‌کند، در حالی که سایر بخش‌های سیستم همچنان به کار خود ادامه می‌دهند.
• آیا برای پنل‌های موازی باید فیوز جداگانه نصب کرد؟ بله. اگر سه پنل یا بیشتر را به‌صورت موازی متصل کنید، بهتر است برای هرکدام فیوز جداگانه در نظر بگیرید. این کار باعث می‌شود اگر یکی از پنل‌ها دچار مشکل شد، بقیه پنل‌ها جریان اضافی به آن وارد نکنند.
• آیا برای دو پنل موازی هم فیوز لازم است؟ معمولاً خیر. وقتی فقط دو رشته به‌صورت موازی دارید، میزان جریان برگشتی محدود است و اغلب تجهیزات توان تحمل آن را دارند. با این حال، استفاده از فیوز حتی در این حالت هم می‌تواند ایمنی بیشتری ایجاد کند.
• آیا یک پنل خورشیدی به تنهایی نیاز به فیوز دارد؟ در اغلب موارد، خیر. یک پنل به‌تنهایی نمی‌تواند جریانی بیشتر از حد مجاز خود تولید کند، بنابراین خطر اضافه‌جریان وجود ندارد؛ مگر اینکه در کنار سایر پنل‌ها و به‌صورت موازی استفاده شود.
