کنترلکننده شارژ خورشیدی: انواع، نحوه کار، حفاظتها و نکات انتخاب
کنترلکننده شارژ خورشیدی: انواع، نحوه کار، حفاظتها و نکات انتخاب
نصب پنلهای خورشیدی نیازمند درک دقیق بسیاری از اجزای اصلی سیستمهای خورشیدی است: باتریهای خورشیدی، اینورتر، سیمکشی، لولهگذاری و حتی خم کردن لولهها. اما یکی از قطعاتی که برای بسیاری از افراد گیجکننده و مبهم است، کنترلکننده شارژ خورشیدی (Solar Charge Controller) نام دارد. این قطعه برای اکثر نصبهای مسکونی پنلهای فتوولتائیک PV) ضروری است. در این مقاله از پلتفرم انرژی خورشیدی اکو مهر به زبان ساده اما کامل، توضیح میدهیم که کنترلکننده شارژ خورشیدی دقیقاً چه کاری انجام میدهد، چگونه کار میکند، انواع مختلف آن چیست و آیا در سیستم خورشیدی خود به آن نیاز دارید یا خیر.

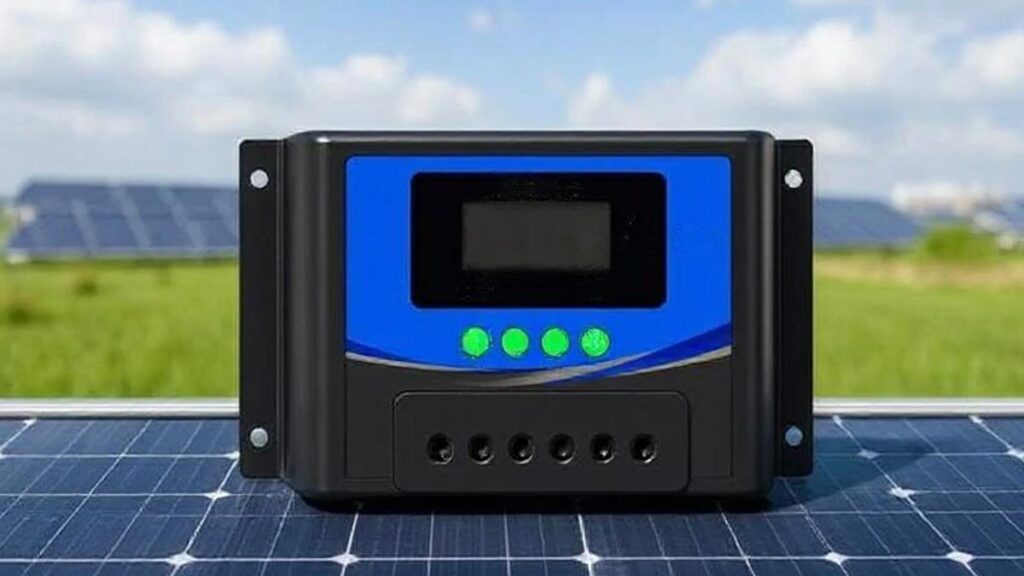

کنترلکننده شارژ خورشیدی چیست؟

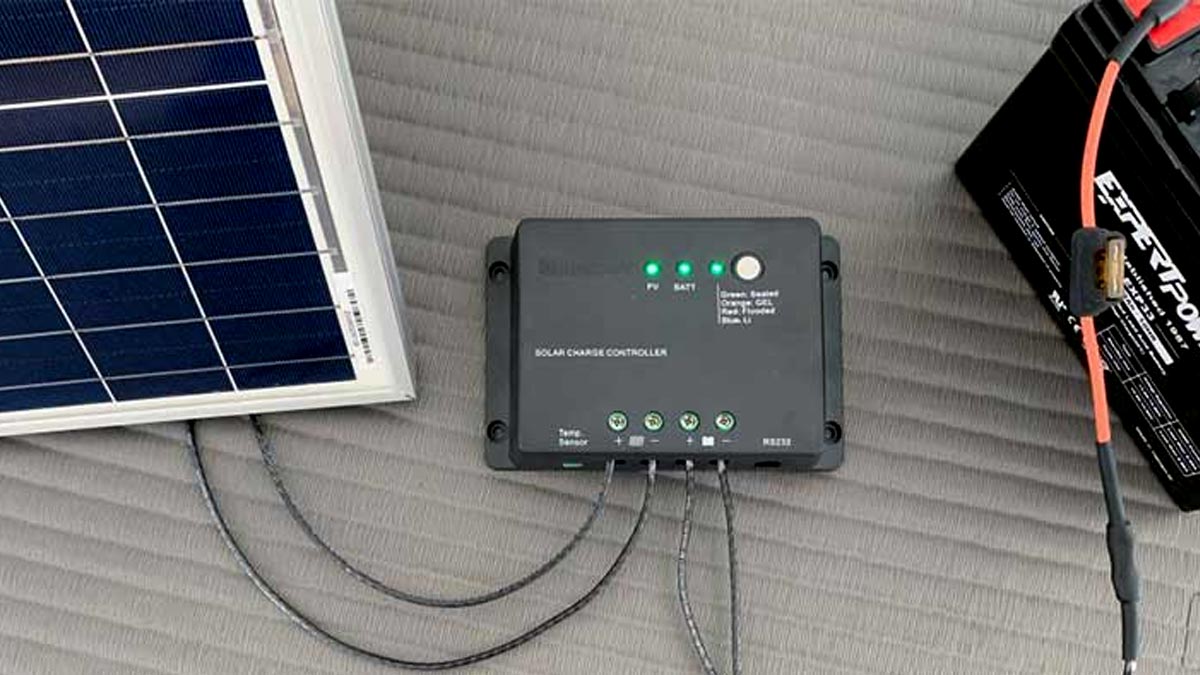

کنترلکننده شارژ خورشیدی دستگاهی است که انرژی الکتریکی را که از پنلهای خورشیدی به سمت باتری حرکت میکند، تنظیم و مدیریت میکند. ژنراتورهای خورشیدی برق تولیدشده را تبدیل کرده و در باتری ذخیره میکنند و این باتری توسط پنلهای خورشیدی دوباره شارژ میشود. کنترلکننده شارژ، جریان الکتریکی را به دقت تنظیم میکند تا از افزایش ناگهانی ولتاژ (Surge) جلوگیری کند. این افزایش ناگهانی میتواند به باتری آسیب جدی بزند و عمر مفید آن را به طور قابل توجهی کاهش دهد.
اگر آرایه پنل خورشیدی شما به بانک باتری متصل باشد، وجود کنترلکننده شارژ ضروری است. اما اگر سیستم شما متصل به شبکه برق (Grid-Tie) باشد، معمولاً نیازی به کنترلکننده شارژ نخواهید داشت.
نقش کنترلگر شارژ سیستم آفگرید در مقابل سیستم هیبریدی خورشیدی متفاوت است:
- در سیستمهای آفگرید، کنترلکننده شارژ برق DC را مستقیماً از پنلهای خورشیدی به باتریها منتقل میکند و بارهای DC مانند چراغهای LED را نیز تأمین میکند. این سیستم کاملاً مستقل از شبکه برق عمل میکند.
- در سیستمهای هیبریدی کنترلکننده شارژ، مدیریت شارژ را از هر دو منبع پنل خورشیدی و شبکه برق بر عهده دارد. انرژی را بهینهسازی کرده و به باتریها و بارهای AC (از طریق اینورتر) منتقل میکند.
در جدول زیر مفاهیم کلیدی در زمینه کنترلکننده شارژ خورشیدی و جریان شارژ به صورت منجسم و مختصر ارائه شده است (در صورت نیاز به آشنایی بیشتر با اصطلاحات انرژی خورشیدی، اینجا را کلیک کنید).
| اصطلاح کلیدی | عملکرد آن | مفهوم استفادهشده/ مفاهیم مرتبط |
|---|---|---|
| کنترلکننده شارژ خورشیدی | تنظیم قدرت از پنلهای خورشیدی به باتریها؛ جلوگیری از شارژ بیشازحد | سیستمهای قدرت خورشیدی، فتوولتائیک |
| MPPT (ردیابی نقطه قدرت حداکثر) | بیشینهسازی انرژی از پنلها با تنظیم ورودی برای بهترین عملکرد | متصل به شبکه، خورشیدی RV، کلبههای دورافتاده |
| PWM (مدولاسیون عرض پالس) | استفاده از سوئیچینگ سریع برای مدیریت ولتاژ؛ کمتر کارآمد اما ارزانتر | سیستمهای آفگرید، نصبهای خورشیدی DIY |
| بانک باتری | ذخیره برق تولید شده توسط پنلهای خورشیدی | ذخیرهسازی انرژی، سیستمهای آفگرید |
| حفاظت از شارژ بیشازحد | جلوگیری از آسیب باتریها به دلیل قدرت بیش از حد | سیستمهای مدیریت باتری |
| خروجی بار | تأمین مستقیم دستگاههای DC از کنترلکننده | روشنایی دورافتاده، لوازم خورشیدی |
| جبران دما | تنظیم شارژ بر اساس دمای باتری برای ایمنی | ایمنی باتری، دقت شارژ |
| شارژ شناور (Float Charge) | نگهداری باتری در حالت شارژ کامل به صورت ایمن | سلامت باتری، ذخیرهسازی بلندمدت |
| شارژ Bulk | شارژ سریع باتری خالی با ولتاژ حداکثر ایمن | چرخههای شارژ خورشیدی، جذب انرژی |
| ولتاژ سیستم | سطح ولتاژ سیستم؛ باید بین اجزا هماهنگ باشد | سیستمهای آفگرید و خورشیدی سیار |
| آرایه پنل | گروهی از پنلهای خورشیدی؛ تعیینکننده قدرت موجود | نصبهای خورشیدی، پشتبامها |
کنترلکننده شارژ خورشیدی چگونه کار میکند؟
کنترلکننده شارژ ولتاژ ارسالی از پنلهای خورشیدی به باتری را تنظیم میکند. پنلهای خورشیدی برای سیستم باتری ۱۲ ولت معمولاً برای ولتاژ حدود ۱۷ ولت ساخته میشوند. این موضوع ممکن است در ابتدا غیرمنطقی به نظر برسد، اما دلیل فنی محکمی دارد.
پنلهای خورشیدی به ندرت توان کامل اسمی خود را تولید میکنند. عواملی مانند ابر، گردوغبار روی پنل یا شرایط محیطی باعث کاهش خروجی میشوند (اطلاعات کاملتر در مقاله راهنمای راندمان پنل خورشیدی). اگر پنل دقیقاً برای ۱۲ ولت ساخته شده بود، همیشه توان کمتری تولید میکرد که باتری ۱۲ ولت نمیتوانست آن را به طور کامل بپذیرد.
یک باتری ۱۲ ولت در حالت استراحت حدود ۱۲.۷ ولت ولتاژ دارد و هنگام شارژ به حدود ۱۳.۶ تا ۱۴.۴ ولت میرسد. بنابراین پنل خورشیدی باید حداقل این مقدار ولتاژ را تولید کند تا باتری به درستی شارژ شود.
کنترلکننده شارژ برق ورودی از پنل (معمولاً بین ۱۶ تا ۲۰ ولت) را دریافت کرده و آن را به ولتاژ دقیق مورد نیاز باتری کاهش میدهد. این ولتاژ بسته به میزان شارژ فعلی باتری، دمای محیط و حالت شارژ کنترلکننده میتواند از ۱۰.۵ ولت تا ۱۴.۶ ولت متغیر باشد.
در نهایت، وظیفه اصلی کنترلکننده شارژ، حفاظت از باتری در برابر آسیب است. نوسانات ولتاژ، افزایش ناگهانی قدرت و عوامل خارجی دیگر میتوانند باعث شارژ بیشازحد شوند و به باتری آسیب جدی بزنند.
پیشنهاد مطالعه: افزایش عملکرد باتری ذخیرهسازی خورشیدی
استفاده از پنلهای ولتاژ بالا (Grid-Tie) با باتری
تقریباً همه پنلهای PV با توان بیش از ۱۴۰ وات، پنلهای استاندارد ۱۲ ولت نیستند و نباید با کنترلکنندههای معمولی استفاده شوند. ولتاژ این پنلها معمولاً بین ۲۱ تا ۶۰ ولت یا حتی بیشتر است.
اگر از کنترلکننده معمولی (غیر MPPT) با این پنلها استفاده کنید، بخش زیادی از توان پنل (۲۰ تا ۶۰ درصد) هدر خواهد رفت. اما با استفاده از کنترلکننده MPPT میتوانید تقریباً تمام توان واقعی پنلهای ولتاژ بالا را استخراج کنید. MPPT مانند یک مبدل هوشمند DC به DC عمل میکند و ولتاژ بالا را به ولتاژ مناسب باتری تبدیل کرده و جریان را به طور هوشمند افزایش میدهد.
انواع کنترلکننده شارژ خورشیدی چیست؟
دو نوع اصلی کنترلکننده شارژ خورشیدی وجود دارد: PWM و MPPT. هیچکدام به طور مطلق بهتر از دیگری نیستند. انتخاب مناسب بستگی به شرایط آبوهوایی، اندازه آرایه پنل و اجزای سیستم دارد.
کنترلکننده PWM
این مدل سنتیترین نوع کنترلکننده شارژ است. PWM (مدولاسیون عرض پالس) با اتصال مستقیم آرایه خورشیدی به باتری کار میکند و انرژی را با روش پالس (روشن و خاموش شدن سریع) تنظیم میکند. نام آن از پالسهای الکتریکی که برای کنترل انتقال انرژی تولید میشود، گرفته شده است. این کنترلکنندهها برق را کمی بالاتر از ولتاژ حداکثر باتری (Vmp) از پنلها میکشند.
| معایب کنترلکننده شارژ PWM | مزایای کنترلکننده شارژ PWM | بهترین کاربردهای کنترلکننده PWM |
|---|---|---|
| کارایی کمتر نسبت به کنترلکنندههای MPPT | فناوری کاملاً توسعهیافته و تثبیتشده | سیستمهای کوچک یا سیار (مثل RV و camper) |
| نیاز به سازگاری ولتاژ خاص | معمولاً ارزانتر | پنلهای خورشیدی در مناطق گرم و خشک |
| محدودیت اندازه آمپر – ۶۰ آمپر | دوام برتر، بهویژه در کاربردهای با حرارت بالا | پروژههای اقتصادی |
کنترلکننده MPPT
MPPT (ردیابی نقطه قدرت حداکثر) فناوری جدیدتر و پیشرفتهتری است. این کنترلکننده ولتاژ حداکثر توان (Vmp) سیستم را به طور مداوم ردیابی و نظارت میکند تا بهترین ولتاژ ممکن را در هر لحظه پیدا کند و بازدهی پنلها و خروجی انرژی را به حداکثر برساند.
میتوانید MPPT را نوعی مبدل هوشمند DC به DC در نظر بگیرید که برخلاف PWM، ولتاژ ثابت و محدودی استفاده نمیکند، بلکه ولتاژ ایدهآل را بر اساس شرایط لحظهای (دما، نور، وضعیت باتری) تعیین میکند. به همین دلیل در اکثر موارد انرژی بسیار بیشتری نسبت به PWM استخراج میکند.
| معایب کنترلکننده شارژ MPPT | مزایای کنترلکننده شارژ MPPT | بهترین کاربردهای کنترلکننده MPPT |
|---|---|---|
| گرانتر از کنترلکنندههای PWM | بازدهی برتر نسبت به کنترلکنندههای PWM | سیستمهایی که بازدهی و حداکثر تولید انرژی بسیار مهم است |
| بزرگتر از کنترلکنندههای شارژ PWM | امکان ورودی ولتاژ بالاتر | نصب در مناطق سرد و کمنور |
| کارایی کمتر در شرایط حرارت بالا | انعطافپذیری بیشتر، بهویژه برای رشد آینده | سیستمهایی که احتمال گسترش در آینده وجود دارد |
چه موقع به کنترلکننده شارژ نیاز داریم؟
تقریباً همه سیستمهای خورشیدی که از باتری استفاده میکنند، به کنترلکننده شارژ نیاز دارند. تنها استثنا سیستمهای بسیار کوچک مانند شارژرهای قطرهای بین ۱ تا ۵ وات است.
برای مثال، بسیاری از صاحبان ماشینهای مخصوص ورزش گلف با یک پنل کوچک، باتری را در فصل زمستان شارژ نگه میدارند و نیازی به کنترلکننده ندارند. اما اگر آرایهای متشکل از پنلهای ۴۰۰ وات یا بیشتر دارید، حتماً به کنترلکننده مناسب (معمولاً از نوع MPPT) نیاز خواهید داشت.
برخی محصولات آماده مانند ایستگاههای برق قابل حمل برند EcoFlow، کنترلکننده MPPT داخلی دارند و فقط کافی است پنلهای خورشیدی را به آنها متصل کنید.
چگونه اندازه مناسب کنترلکننده شارژ را انتخاب کنیم؟
کنترلکنندههای شارژ در اندازهها و ظرفیتهای مختلفی تولید میشوند تا با آرایههای خورشیدی با ولتاژ و جریان متفاوت سازگار باشند. انتخاب اشتباه میتواند منجر به اتلاف توان و کاهش بازدهی شود.
عوامل مهم در انتخاب کنترلر شارژ در زیر بیان شده است:
- جریان نامی: جریان کنترلکننده باید بیشتر از جریان کوتاهمدت آرایه پنل باشد (حداقل ۲۵ درصد بیشتر برای امکان گسترش آینده).
- سازگاری ولتاژ: ولتاژ سیستم معمولاً ۱۲، ۲۴ یا ۴۸ ولت است و کنترلکننده باید دقیقاً با آن تطابق داشته باشد.
- درجه حفاظت محیطی: برای نصب بیرونی یا سیار، کنترلکننده با استاندارد IP65 یا بالاتر انتخاب کنید.
- نوع کنترلکننده: PWM یا MPPT بسته به نسبت ولتاژ پنل به باتری و اندازه کلی سیستم.
- اندازه فیزیکی: فضای نصب ممکن است اندازه دستگاه را محدود کند.

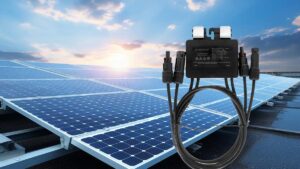

پیشنهاد مطالعه: بهینهساز توان انرژی خورشیدی چیست؟
جمعبندی و نکات مهم پایانی
ساخت یک سیستم خورشیدی کامل میتواند چالشبرانگیز باشد، اما با یادگیری اصول پایه برق، کاملاً قابل مدیریت است. کنترلکننده شارژ خورشیدی قلب تپنده سیستم است و پلی حیاتی بین آرایه پنلهای خورشیدی و بانک باتری ایجاد میکند. انتخاب درست این قطعه از مشکلات آینده جلوگیری کرده و عمر سیستم را طولانیتر میکند.
اگر اصطلاحات فنی برایتان پیچیده به نظر میرسد، راهحلهای همهکاره مانند ژنراتورهای خورشیدی و کیتهای همراه با کنترلکننده MPPT داخلی و اپلیکیشن هوشمند، انتخاب بسیار راحت و هوشمندانهای خواهد بود. در صورت تمایل میتوانید از بخش برندهای تولیدکننده کنترلکننده شارژ خورشیدی هم دیدن فرمایید.
کنترلگرهای شارژ چه حفاظتها و عملکردهای ایمنی در سیستم خورشیدی دارند؟
کنترلکننده شارژ علاوه بر مدیریت جریان، اصلیترین قطعه ایمنی در سیستم خورشیدی با باتری است. ویژگیهای ایمنی مهم آن شامل موارد زیر است:
- حفاظت از اضافهبار
- حفاظت از قطبیت معکوس
- حفاظت از اتصال کوتاه
- جبران دما (Temperature Compensation)
مهمترین نکات انتخاب کنترلکننده شارژ مناسب شامل چه مواردی میشود؟
- نوع باتری خود را دقیق بدانید (لیتیوم-یون یا سرب-اسید هر کدام نیازهای شارژ متفاوتی دارند).
- ولتاژ سیستم خورشیدی (۱۲، ۲۴ یا ۴۸ ولت) را چک کنید.
- جریان تولیدی پنلها را محاسبه کنید و کنترلکنندهای با ظرفیت حداقل ۲۵ درصد بیشتر انتخاب کنید.
- اگر به ثبت داده، جبران دما یا مراحل شارژ پیشرفته نیاز دارید، مدلهای پیشرفتهتر را در نظر بگیرید.
- بین PWM و MPPT بر اساس اندازه سیستم، شرایط آبوهوایی و اهمیت بازدهی تصمیمگیری کنید.
هدف کنترلکننده شارژ خورشیدی چیست؟
کنترلکننده شارژ در سیستمهای آفگرید برای حفظ باتریها در بالاترین حالت شارژ بدون شارژ بیش از حد استفاده میشود. این کار از تولید گاز و آسیب باتری جلوگیری کرده و عمر باتری را طولانیتر میکند. همچنین جریان و ولتاژ مناسب را برای بارهای الکتریکی تأمین میکند.
سه نوع اصلی کنترلکننده شارژ خورشیدی کدامند؟
سه نوع اصلی عبارتند از: کنترلکنندههای ساده یک یا دو مرحلهای، PWM (Pulse Width Modulation) و MPPT (Maximum Power Point Tracking).
تفاوت اینورتر خورشیدی و کنترلکننده شارژ خورشیدی چیست؟
کنترلکننده شارژ ولتاژ و جریان را از پنلها تنظیم میکند تا از شارژ بیش از حد باتری جلوگیری کند. اینورتر برق DC تولید شده توسط پنلها یا باتری را به برق AC خانگی تبدیل میکند تا لوازم برقی خانه را روشن کند.
پیشنهاد مطالعه: میکرو اینورتر چیست؟
کدام کنترلکننده شارژ بهتر است: MPPT یا PWM؟
MPPT فناوری جدیدتر است و انرژی بیشتری برداشت میکند. اما هزینه بالاتری دارد. در سیستمهای کوچک و مناطق گرم، PWM گاهی انتخاب منطقیتری است.
آیا پنل خورشیدی بدون کنترلکننده شارژ کار میکند؟
در سیستمهای بسیار کوچک ممکن است کار کند اما برای حفظ عمر باتری و بهینهسازی انرژی، استفاده از کنترلکننده به شدت توصیه میشود. در واقع در پنلهای بسیار کوچک (کمتر از ۲ وات به ازای هر ۵۰ آمپرساعت باتری) معمولاً به کنترلکننده شارژ نیازی نیست اما برای اکثر سیستمهای واقعی، وجود آن ضروری است.
اگر کنترلکننده شارژ خیلی بزرگ باشد چه اتفاقی میافتد؟
ممکن است باتری را با جریان بالا حتی پس از شارژ کامل شارژ کند که باعث تولید گرمای اضافی و کاهش عمر باتری میشود.
آیا وقتی باتری پر شد، کنترلکننده شارژ جریان شارژ را قطع میکند؟
بله. کنترلکننده شارژ وقتی باتری به ظرفیت کامل رسید، شارژ را متوقف یا به حالت trickle (شارژ قطرهای) کاهش میدهد تا از آسیب باتری جلوگیری شود.
